分布式大屏拼接系统
分布式大屏系统常由以下几个部分组成:
(1)信号源处理器(输入节点):将各种不同的视频信号(RGB信号、视频信号、高清信号、音频信号等)实时编码成能够在以太网上传输的IP码流
(2)显示处理器(输出节点):接收各种不同的信号源IP流，并实时解码供显示器显示;
(3)以太网交换机:根据IP地址把信号的IP码流转发给显示处理器;
(4)控制管理软件:用户通过控制管理软件实时对各个处理器进行控制和设置;
(5)其中每个输入或者输出节点有两个千兆网口，输入和输出节点通过CAT6网线跟交换机相连。
网络化分布式大屏拼接控制系统可根据客户实际信号接入和显示需要，灵活地进行组合，整个系统的信号处理能力是所有显示节点处理能力的叠加，在系统规模不断扩大的同时，信号处理能力相应得到显著增加。这种先进的结构突破了信号处理速度受系统规模大小的制约，完全能够适应视频监控用户日益苛刻的图像应用方式和大批量IP视频信号实时显示的速度要求。
在指挥中心大屏系统中，经常会用到分布式大屏拼接系统进行综合管理的方案，所谓分布式是相对于过去所采用的集中式推出的一种新概念，它指的是一种基开IP去中心化，把所有数据接入到系统内资源共享与互联互通的远程传输与应用方案。它的整个呈现方式是通过LED显示屏或者LCD液品拼接系统展示出来的，主要用于视频监控信号与电脑数据传输等内容为主的场合，如大型指挥中心大屏系统、大数据分析平台、网络可视化大屏系统等领域。
在过去传统的集中式大屏只能是把服务器或者数据续中在控制室内，并且必须与大屏离得很近，这样才方便调取，也就是信号源或者数据以及控制系统加大屏都要在一起，这样才能实现信号的处理与显示。而分布式大屏拼接系统解決了这种单一的信号处理形式，它可以把不同地区提供的内容都集中在一个数据中心，这个数据中心可以是掯挥中心内，也可以是一个单独的地方，我们只需要通过分布式输入与输出节点就可以调取数据服务器上的内容。并且大屏拼接系統也不再只局限于一组屏幕，有多个大屏系统都可以共享这一组数据。

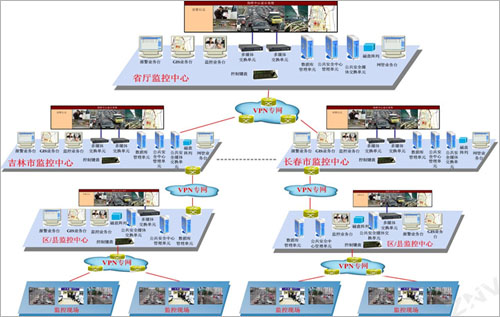

一、分布式连接示意图
比如，一些公安局与各区县的派出所之间就非常适用这种分布式大屏拼接系统进行管理，把区域内所有的道路监控的信息都集中在某一个地方，公安局及分局、派出所都具有自己的调取权限，通过节点控制设备从中心取出数据进行显示，让整个系统的数据共享更加容易。
分布式大屏拼接系统也叫CVS架构，它是一款支持2K和4K于一体的输入与输出分布式节点，它可以实现音视频于一体的采集与处理，通过坐席管理与数据监测双功能于一身，采用物联网设计，实现无延时的数据管理与信号显示方案。
二、分布式系统基本原理
在整个系统的打造中，所采用的关键设备是节点，它由输入节点与输出节点两种设备，通过它的连接图可以看到，从电脑与监控摄像机等信号源的后面就要接入一个输入节点，并把它接入交换机中，通过网络接入数据管理中心，比如服务器等。在任何一个指挥中心，我们想要调取数据时，同样是通过网络传输把信号连接到输出节点上，它通常位于坐席的前面，通过显示器控制信号在大屏上的显示，这就是一个分布式大屏拼接系统的基本显示原理。
三、分布式系统的优势
在组成架构方面，分布式大屏拼接系统不再是中控加传输的形式，而是通过的去中心化进行管理，不用再担心一旦中控设备出了问题导致整个系统瘫痪的问题。
在信号的接入上，传统的集中式需要把信号源连接到矩阵等设备上，需要考虑接口的数量与机箱的插卡数量。而分布式大屏拼接系统的接入节点的数量不受限制，而且信号类型多样。
在信号的传输上，分布式系统的传输距离更远，即使是几十公里也不会影响信号的传输与显示，信号质量不会衰减。
原来的集中式只支持一组数据对应一组大屏，而分布式大屏拼接系统可以多屏大屏对应一组数据，资源共享更加强大，实现互联互通。
如果我们是一个远程指挥与监控管理平台，比如大型企业，有多个生产基地需要数据共享，比如公安、交警等执法领域，需要进行层级式管理的场合，使用分布式大屏拼接系统可以更好地进行网络化管理，实现资源共享与数据通用，达到加智能化、网络化的建设监控指挥平台。
